對輥壓球機廣泛應用于化工、煤炭、鋼鐵和電熔冶煉等領域，因其應用物料的特性、用途及壓力大小不同，分為低壓壓球機、中壓壓球機、高壓壓球機。至于三者的壓力界定目前還沒有統一的標準，一般都以線壓力(成形壓力通常以總壓力除以輥皮寬度表示，稱之為線壓力)的大小進行區分。對輥壓球機一直被用來壓制、鐵粉、鋁粉、鐵屑、氧化鐵皮、碳粉、礦渣、煤粉、石膏、焦煤、污泥、尾礦、高嶺土、活性炭、焦末等各種粉末、粉料、廢料、廢渣。
耐火材料、電廠、冶金、化工、能源、運輸、供暖等行業
鐵粉、鋁粉、鐵屑、氧化鐵皮、碳粉、礦渣、煤粉、石膏、焦煤、污泥、尾礦、高嶺土、活性炭、焦末等
對輥壓球機的分類
對輥壓球機廣泛應用于化工、煤炭、鋼鐵和電熔冶煉等領域，因其應用物料的特性、用途及壓力大小不同，分為低壓壓球機、中壓壓球機、高壓壓球機。至于三者的壓力界定目前還沒有統一的標準，一般都以線壓力(成形壓力通常以總壓力除以輥皮寬度表示，稱之為線壓力)的大小進行區分。
對輥壓球機應用
對輥壓球機具有成球率高、消耗功率小、結構緊湊、便于檢修調試等優點。對輥壓球機一直被用來壓制、鐵粉、鋁粉、鐵屑、氧化鐵皮、碳粉、礦渣、煤粉、石膏、焦煤、污泥、尾礦、高嶺土、活性炭、焦末等各種粉末、粉料、廢料、廢渣，廣泛應用于耐火材料、電廠、冶金、化工、能源、運輸、供暖等行業。經對輥壓球機壓制成型后的物料，節能環保，便于運輸，提高了對廢料的利用率，具有良好的經濟效益和社會效益。
對輥壓球機工作原理
對輥壓球機的工作原理簡圖如圖所示。預壓螺旋來的爐料通過壓料嘴被強制壓入對輥中。等速反向運轉的對輥將爐料進行壓縮，爐料內的單位成形壓力由小變大，在對輥中心連線處成形壓力達到最大值。物料過該線后，單位成形壓力逐漸變小并使物料進入脫球狀態，甚至脫球。
如果主機和預壓機的轉速調整合適，壓球可一次成形。篩下料返回和新料混合進行壓制時，返回料中有太大的團塊，應破碎至2-3mm。當返回料中一旦混入太大的團塊或返回料與新料的混合比例大于50%時，宜減慢預壓螺旋轉速或加快主機對輥轉速，否則電機易過載。
對輥壓球機主要靠兩個相向轉動的輥輪，使流入兩輥間隙的混合料受壓成形(見圖1)。其中一個為定輥，另一個為可以前后水平移動的動輥，壓力加在動輥兩端的軸承座上。高、中、低壓壓球機的不同，主要是加壓方式和傳動機構上的區別。低壓壓球機一般采用彈簧加壓，而中壓和高壓壓球機則采用高壓油缸加壓。兩輥輥面上可開出型槽，型槽數目和大小根據需要設計，其產品可為卵形、枕形或橢圓形。

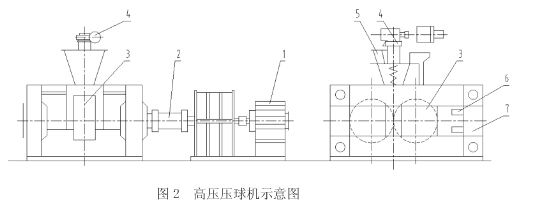

對輥壓球機主要由預壓裝置、壓球機主體、油壓支承系統組成一個機組，見圖2
1.傳動裝置 2.聯軸器 3.壓輥 4.預壓裝置 5.進料口 6.支撐油缸 7.機架
對輥壓球機故障、產生原因及處理方法
| 故障 |
原因 |
處理方法 |
|
球窩周向錯位 |
調整套螺栓松動、輥皮與軸配合松動 |
對窩后擰緊螺栓，更換輥皮或軸或加焊后重磨 |
|
不成球或成餅 |
供料不足、液壓壓力過小，輥皮淬火軟，球窩變形 |
供足料，降主機轉速，提高系統工作壓力，表面淬火，更換輥皮 |
|
不脫球 |
料濕或球窩變形，球坯壓力強度不夠，新窩表面粗糙 |
用干料，加大工作壓力，均需限剔除球窩中存料 |
|
油壓打不上 |
可能吸油口堵塞，連接處密封墊變形 |
清洗，更換變形的密封墊圈 |
|
型號 參數 |
DYQ-5222 |
DYQ-7022 |
DYQ-7422 |
DYQ7622 |
DYQ8530 |
DYQ-8560 |
DYQ8564 |
DYQ1290 |
|
壓輥直徑 |
522 |
700 |
738 |
758 |
850 |
850 |
850 |
1200 |
|
壓輥寬度 |
196 |
225 |
225 |
225 |
300 |
600 |
640 |
900 |
|
主電機 |
55 KW |
75 KW |
90 KW |
110 KW |
132 KW |
250 KW |
280 KW |
310 KW |
|
主減速機型號 |
ZS1250 |
ZS1450 |
ZS1450 |
ZS1650 |
1.單輸出采用：ZS1650型減速機 |
ZSY系列硬齒面雙輸出減速機 |
ZSY系列硬齒面雙輸出減速機 |
ZSY系列硬齒面雙輸出減速機 |
|
2.雙輸出采用：ZSY系列硬齒面雙輸出減速機 |
||||||||
|
預壓電機 |
15 KW |
18.5 KW |
18.5 KW |
18.5 KW |
22 KW |
22 KW X2臺 |
22 KW X2臺 |
37KWX2臺 |
|
預壓減速機 |
WHC160 |
WHC180 |
WHC210 |
WHC210 |
WHC250 |
SCWS250X2 |
SCWS250X2 |
SCWS280X2臺 |
|
擺線針輪減速器BLY-39-23-22KW |
擺線針輪減速器BLY-39-23-22KW |
擺線針輪減速器BLY-39-23-22KW |
||||||
|
設計產能（t/h） |
3 |
5 |
6 |
8 |
10 |
20 |
25-30 |
30-40 |
